swEnigiser Proto VCF/A

O filtro e o VCA do swEnigiser, em Eurorack.

O Proto VCF/A traz o filtro cheio de carácter e o VCA da nossa gama swEnigiser para o formato Eurorack. Este módulo de 12 HP afinado ao pormenor tem uma configuração de filtro 3 x 4, doze modos no total, com duas entradas de áudio e várias opções de controlo por CV para moldar o seu som. A secção VCA acrescenta um drive áspero e um interruptor CLIP que alterna entre a implementação de díodos antiga e a nova, trazendo carácter analógico cru diretamente para o seu rack.

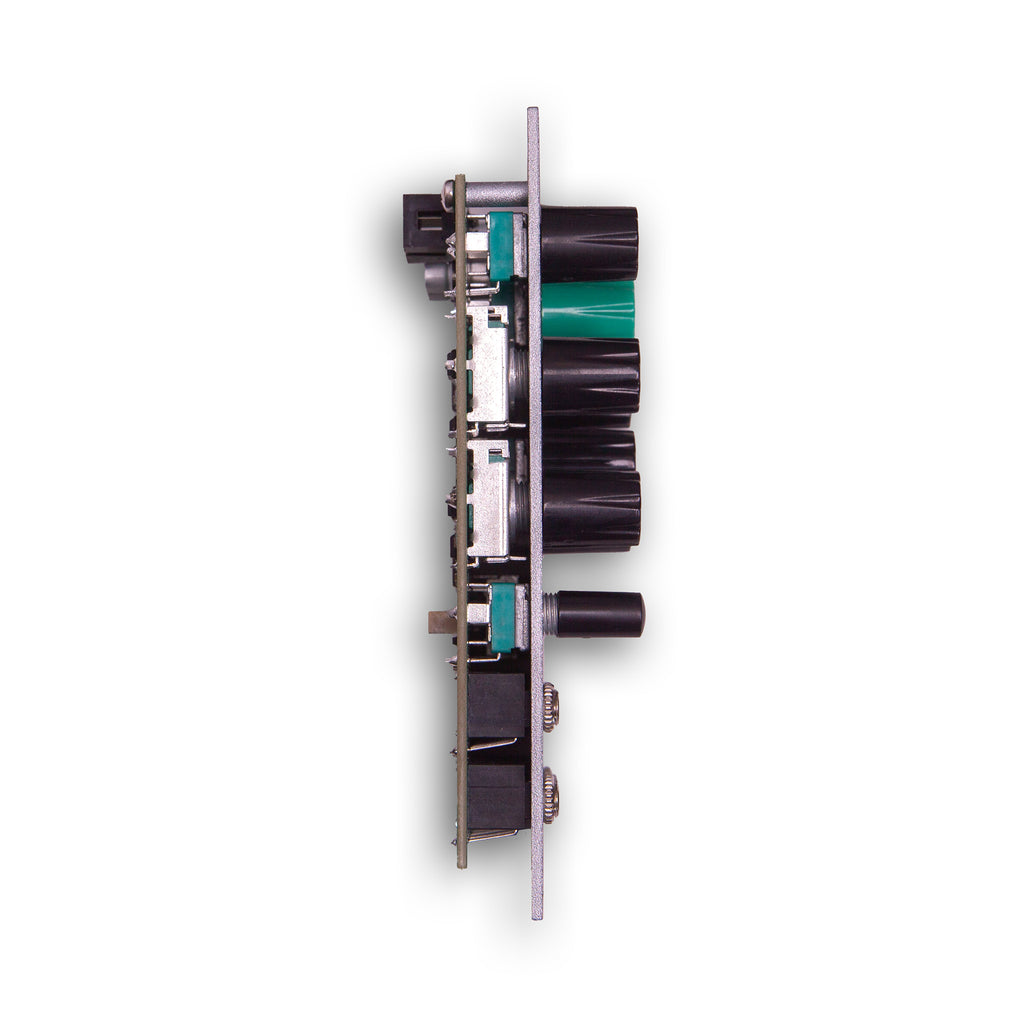

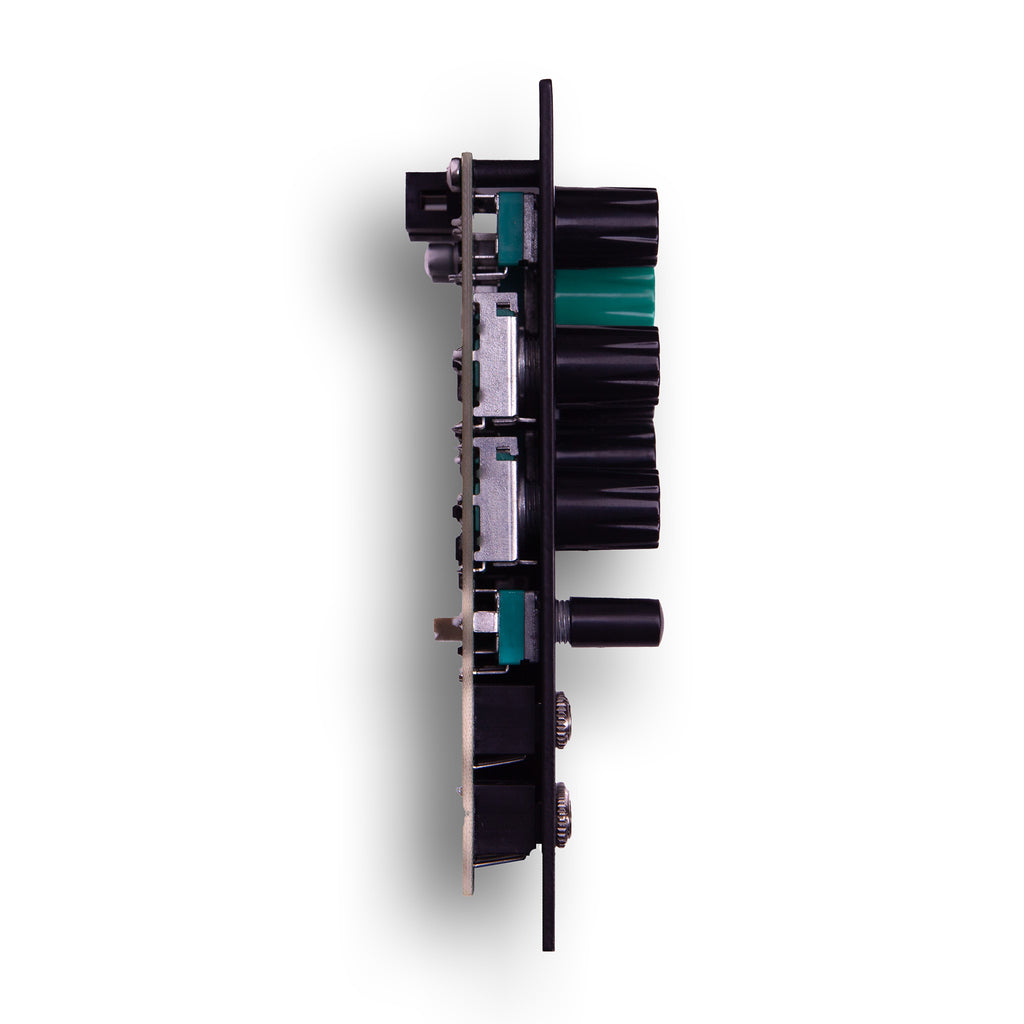

Com apenas 22 mm de profundidade, é amigo dos skiffs e cabe facilmente em caixas pouco fundas.

VCF (filtro controlado por tensão)

• Modos: 3 x 4 modos de filtro, doze no total
• Núcleo do filtro: 4 x células de 6 dB em série com entradas (A, B, C) e saídas (1-4) selecionáveis
• Entrada A: LP1, LP2, LP3, LP4
• Entrada B: notch de 1 polo, LP de 2 polos, LP de 3 polos, LP de 4 polos
• Entrada C: HP1, BP1, BP2, BP3
• Ressonância: auto-oscilante, de sinusoidal a quadrada consoante o modo clip
• Entradas: 2 x entrada de áudio com drive
• CV: 2 x entradas CV de cutoff com atenuador, 1 x entrada CV de cutoff afinável a 1 V/oit
• Encaminhamento: saída VCF normalizada para a entrada VCA

VCA (amplificador controlado por tensão)

• Entrada: 1 x entrada de áudio com drive, normalizada a partir da saída VCF
• CV: 2 x entradas CV, o botão CV1 acrescenta um offset para drones e notas sustentadas
• Interruptor CLIP: alterna entre a configuração de díodos Enigiser antiga e a nova, alterando o carácter do drive

Especificações

• 12 HP, 22 mm de profundidade, amigo dos skiffs
• Consumo: 22 mA a +12 V, 22 mA a -12 V

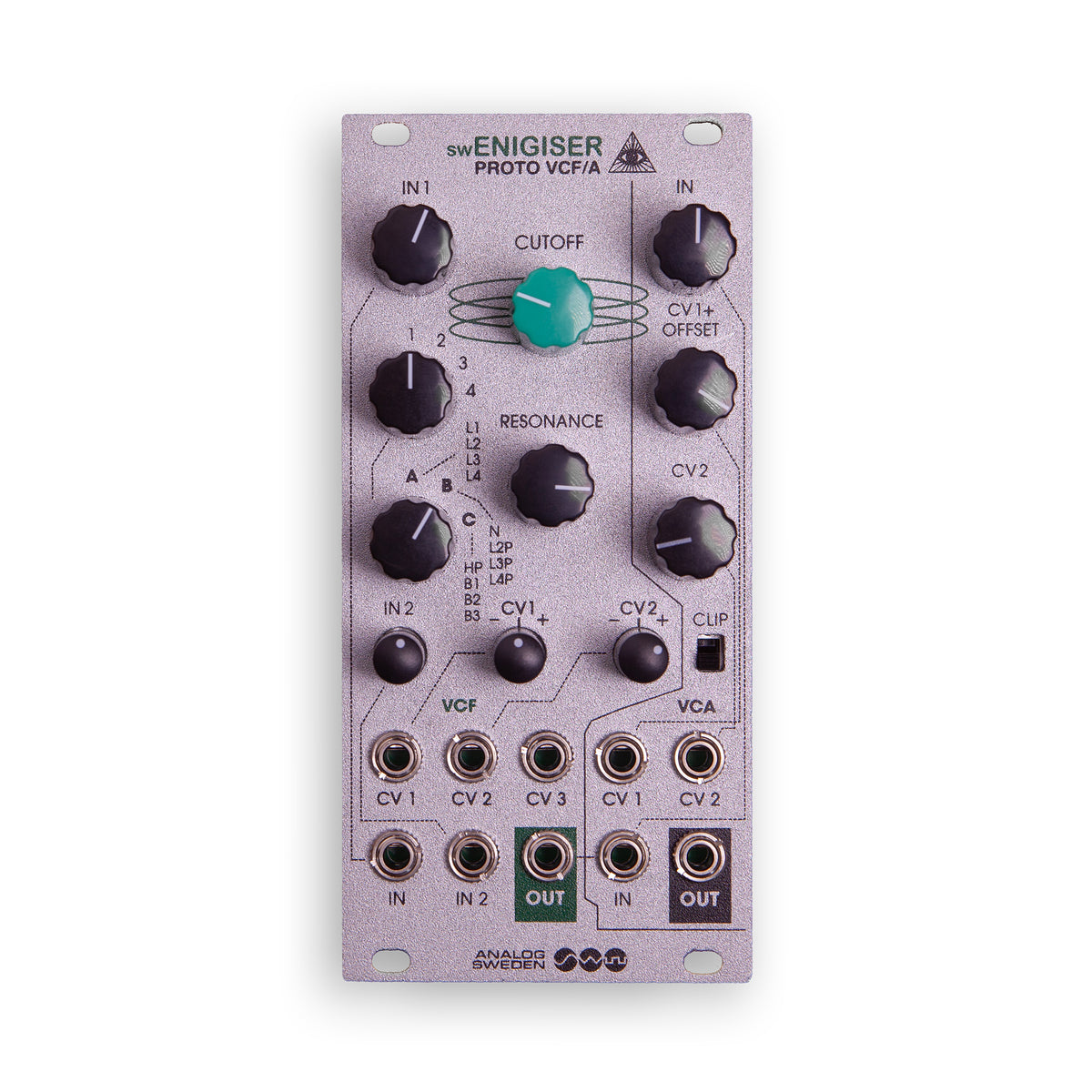

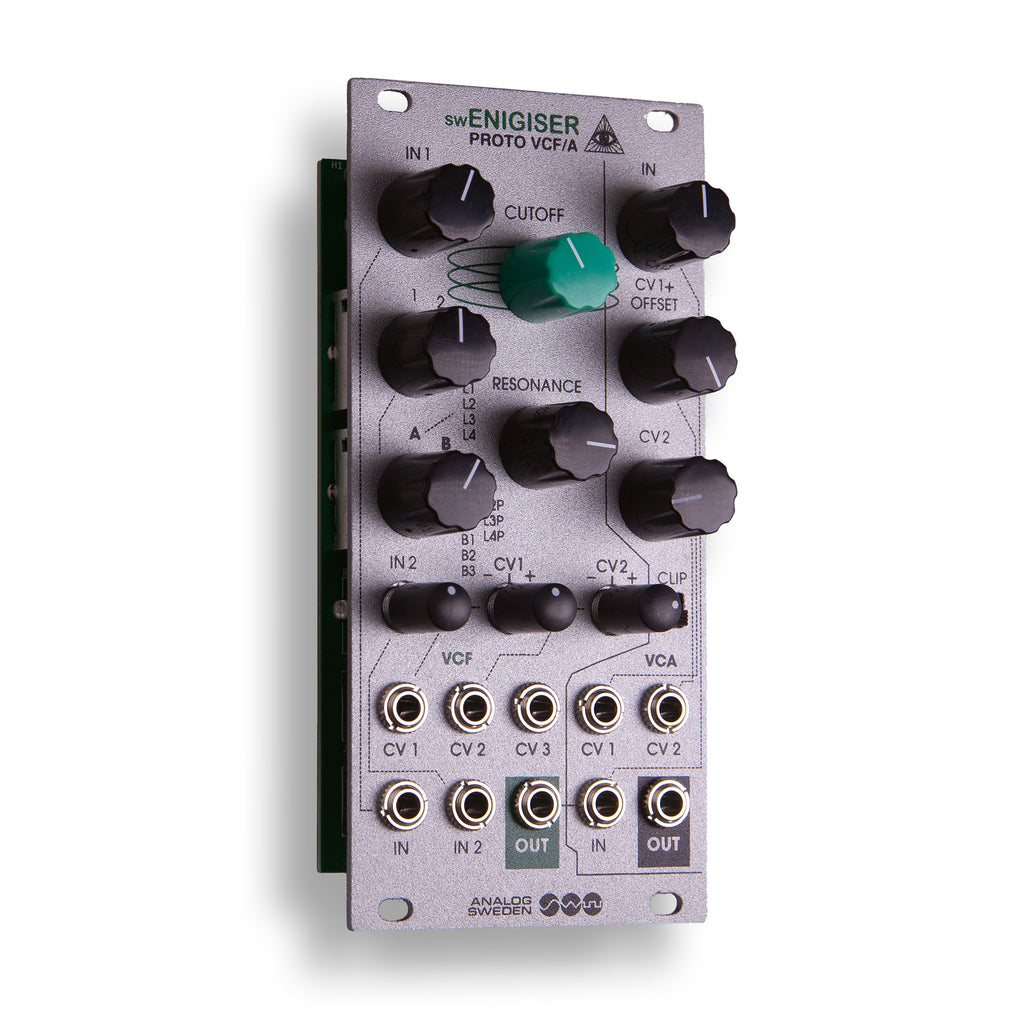

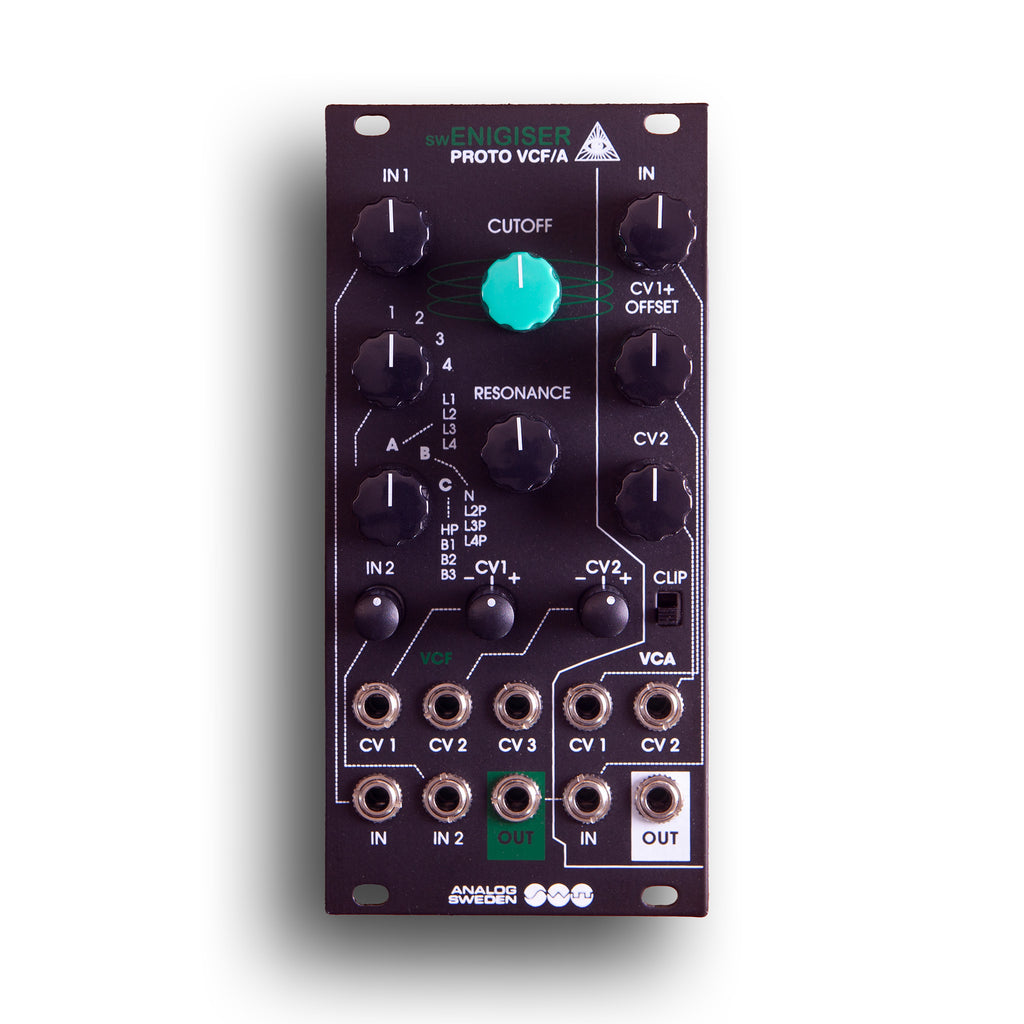

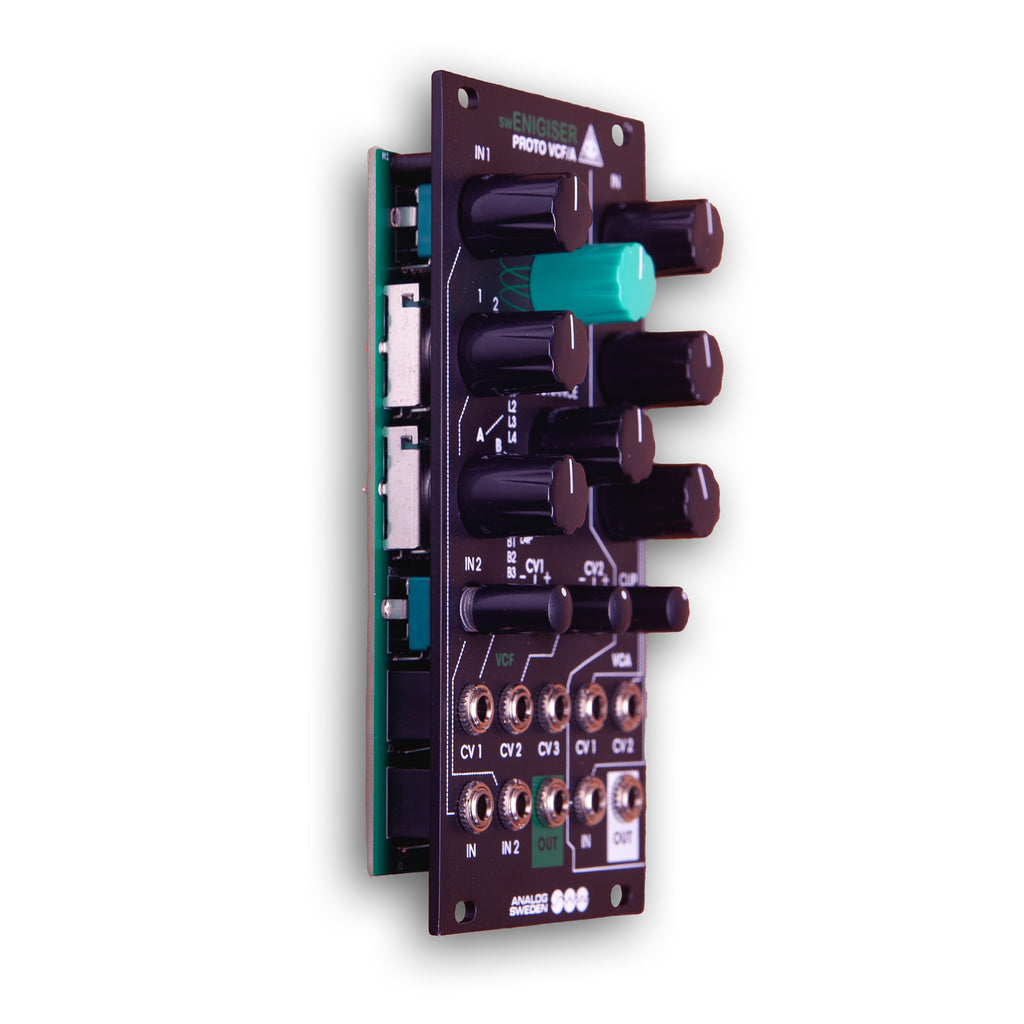

• Painel de alumínio de 2 mm, disponível em prateado jateado ou preto lacado a pó
• Cabo de alimentação, 4 parafusos e anilhas de nylon incluídos
